MEDIOS DE TRANSMISIÒN
Un medio de transmisión es el canal que permite la
transmisión de información entre dos terminales de un sistema de transmisión.
La transmisión se realiza habitualmente empleando ondas electromagnéticas que
se propagan a través del canal. A veces el canal es un medio físico y otras
veces no, ya que las ondas electromagnéticas son susceptibles de ser
transmitidas por el vacío.
*Canal de comunicación es el medio de transmisión por el que
viajan las señales portadoras de información emisor y receptor. Es frecuente
referenciarlo también como canal de datos.
Los canales pueden ser personales o
masivos: los canales personales son aquellos en donde la comunicación es
directa. Voz a voz. Puede darse de uno a uno o de uno a varios.
Los canales
masivos pueden ser escrito, radial, televisivo e informático.
En telecomunicaciones, el término canal también tiene los
siguientes significados:
1. Una conexión entre los puntos de inicio y
terminación de un circuito.
2. Un camino único facilitado mediante un medio de
transmisión que puede ser:
• Con separación física, tal como un par de un cable
multipares.
• Con separación eléctrica, tal como la multiplexación por división
de frecuencia (MDF) o por división de tiempo (MDT).
3. Un camino para el transporte de señales eléctricas o
electromagnéticas, usualmente distinguido de otros caminos paralelos mediante
alguno de los métodos señalados en el punto anterior.
4. En conjunción con una
predeterminada letra, número o código, hace referencia a una radiofrecuencia
específica.
5. Porción de un medio de almacenamiento, tal como una pista o
banda, que es accesible a una cabeza o estación de lectura o escritura.
6. En
un sistema de comunicaciones, es la parte que conecta una fuente (generador) a
un sumidero (receptor) de datos.
Ethernet: es un estándar de redes de área local para
computadores con acceso al medio por detección de la onda portadora y con
detección de colisiones (CSMA/CD). Su nombre viene del concepto físico de
ether. Ethernet define las características de cableado y señalización de nivel
físico y los formatos de tramas de datos del nivel de enlace de datos del modelo
OSI.
REDES POR DIRECCIONAMIENTO DE DATOS

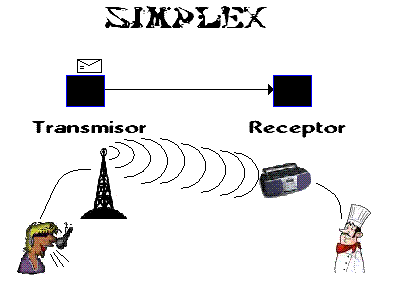

Simplex
Sólo permiten la transmisión en un sentido (unidireccional), este modo de transmisión permite que la información discurra
en un solo sentido y de forma permanente. Con esta fórmula es difícil la
corrección de errores causados por deficiencias de línea (por ejemplo, la señal
de televisión).
Dúplex
Es un término utilizado en telecomunicación para definir a un sistema que es
capaz de mantener una comunicación bidireccional, enviando y recibiendo
mensajes de forma simultánea.
Redes
Semidúplex En inglés half-duplex a un modo de envío de información es
bidireccional pero no simultáneo.
Full
dúplex Es el método de comunicación más aconsejable puesto que en todo momento
la comunicación puede ser en dos sentidos posibles, es decir, que las dos
estaciones simultáneamente pueden enviar y recibir datos y así pueden corregir
los errores de manera instantánea y permanente.(p. ej., el teléfono).
REDES POR TIPOS DE CONEXIÒN
Dentro de los medios de transmisión hay medios guiados y medios
no guiados; la diferencia radica que en los medios guiados el canal por el que
se transmite las señales son medios físicos, es decir, por medio de un cable; y
en los medios no guiados no son medios físicos.
Medios
guiados Se caracterizan porque confinan los datos a caminos físicos
específicos. Ejemplos de medios guiados son los cables y los medios de fibra
óptica. Los sistemas de TV por cable usan medios guiados.
* Cable Coaxial La característica principal de la familia
RG-58 es el núcleo central de cobre. Tipos: RG-58/U: núcleo de cobre sólido.
RG-58 A/U: núcleo de hilos trenzados. RG-59: transmisión en banda ancha (TV).
RG-6: mayor diámetro que el RG-59 y considerado para frecuencias más altas que
este, pero también utilizado para transmisiones de banda ancha. RG-62: redes
ARCnet.
*Cable
de par trenzado El cable de par trenzado usado en telecomunicaciones en el que
dos conductores eléctricos aislados son entrelazados para anular las
interferencias de fuentes externas y diafonía de los cables opuestos. El cable
de par trenzado consiste en dos alambres de cobre aislados que se trenzan de
forma helicoidal, como una molécula de ADN. De esta forma el par trenzado
constituye un circuito que puede transmitir datos.
* Shielded twisted pair (STP) «par trenzado blindado»: se
trata de cables de cobre aislados dentro de una cubierta protectora, con un
número específico de trenzas por pie. STP se refiere a la cantidad de
aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al
ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más
caro que la versión sin blindaje y su impedancia es de 150 ohmios.
*Foiled twisted pair (FTP) «par trenzado con blindaje
global»: son cables de pares que poseen una pantalla conductora global en forma
trenzada. Mejora la protección frente a interferencias y su impedancia es de
120 ohmios. Screened fully shielded twisted pair (FSTP): es un tipo especial de
cable que utiliza múltiples versiones de protección metálica, estos son
blindados y apantallados.
*La
fibra óptica Medio de transmisión, empleado habitualmente en redes de datos,
consistente en un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los datos a
transmitir. El haz de luz queda completamente confinado y se propaga por el
interior de la fibra con un ángulo de reflexión por encima del ángulo límite de
reflexión total, en función de la ley de Snell.
.jpg)
*Las fibras se utilizan ampliamente en telecomunicaciones, ya
que permiten enviar gran cantidad de datos a una gran distancia, con
velocidades similares a las de radio y superiores a las de cable convencional.
Son el medio de transmisión por excelencia, al ser inmune a las interferencias
electromagnéticas, y también se utilizan para redes locales donde se necesite
aprovechar las ventajas de la fibra óptica por sobre otros medios de
transmisión.
Los medios no guiados transmiten los datos a través del
espacio sin necesidad de cables. Ejemplos de medios no guiados son los sistemas
de televisión radio difundidos y los sistemas de telefonía celular. Se basan en
el uso del espectro electromagnético, por lo que cuentan con un ancho de banda
prácticamente ilimitado
*VHF y UHF Estas bandas cubren aproximadamente desde 55 a
550 Mhz. Son también omnidireccionales, pero a diferencia de las anteriores la
ionosfera es transparente a ellas. Su alcance máximo es de un centenar de
kilómetros, y las velocidades que permite del orden de los 9600 bps. Su
aplicación suele estar relacionada con los radioaficionados y con equipos de
comunicación militares, también la televisión y los aviones.
*Microondas
Además de su aplicación en hornos, las microondas nos permiten transmisiones
tanto terrestres como con satélites. Dada su frecuencias, del orden de 1 a 10
Ghz, las microondas son muy direccionales y sólo se pueden emplear en
situaciones en que existe una línea visual que une emisor y receptor. Los
enlaces de microondas permiten grandes velocidades de transmisión, del orden de
10 Mbps.
*Wifi
Mecanismo de conexión de dispositivos electrónicos de forma inalámbrica. Los
dispositivos habilitados con wifi, tales como un ordenador personal, una
consola de videojuegos, un smartphone, o un reproductor de audio digital,
pueden conectarse a Internet a través de un punto de acceso de red inalámbrica.
Dicho punto de acceso tiene un alcance de unos 20 metros en interiores, una
distancia que es mayor al aire libre. La norma IEEE 802.11 fue diseñada para
sustituir el equivalente a las capas físicas y MAC de la norma 802.3
(Ethernet).
* WiMAX Siglas de Worldwide Interoperability for Microwave Access
(interoperabilidad mundial para acceso por microondas), es una norma de
transmisión de datos que utiliza las ondas de radio en las frecuencias de 2,3 a
3,5 GHz y puede tener una cobertura de hasta 50 km. Es una tecnología dentro de
las conocidas como tecnologías de última milla, también conocidas como bucle
local que permite la recepción de datos por microondas y retransmisión por
ondas de radio.
*4G Está basada completamente en el protocolo IP, siendo un
sistema y una red, que se alcanza gracias a la convergencia entre las redes de
cables e inalámbricas. Esta tecnología podrá ser usada por módems inalámbricos,
móviles inteligentes y otros dispositivos móviles.
